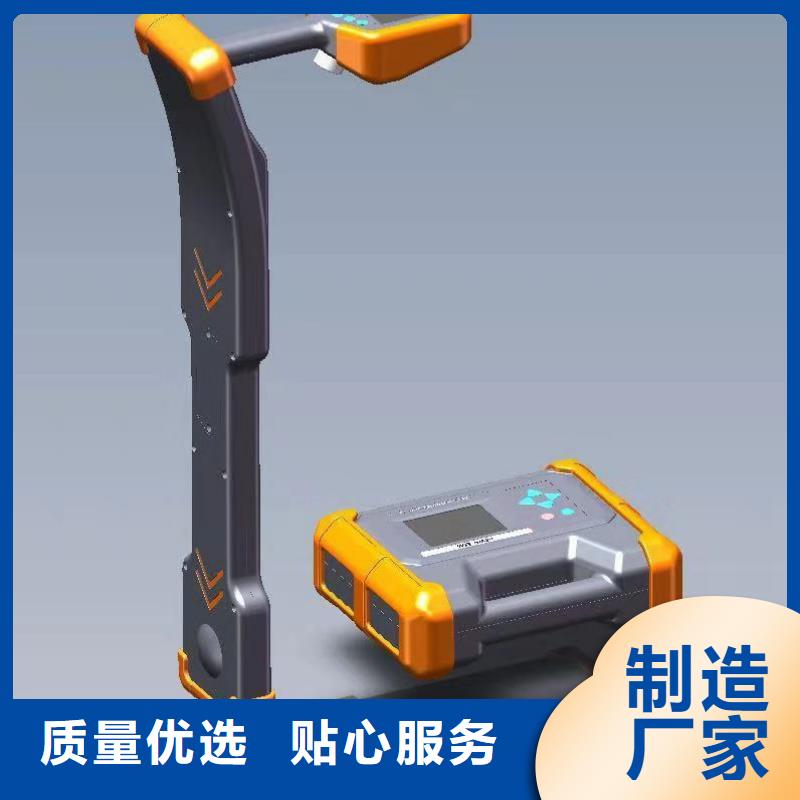

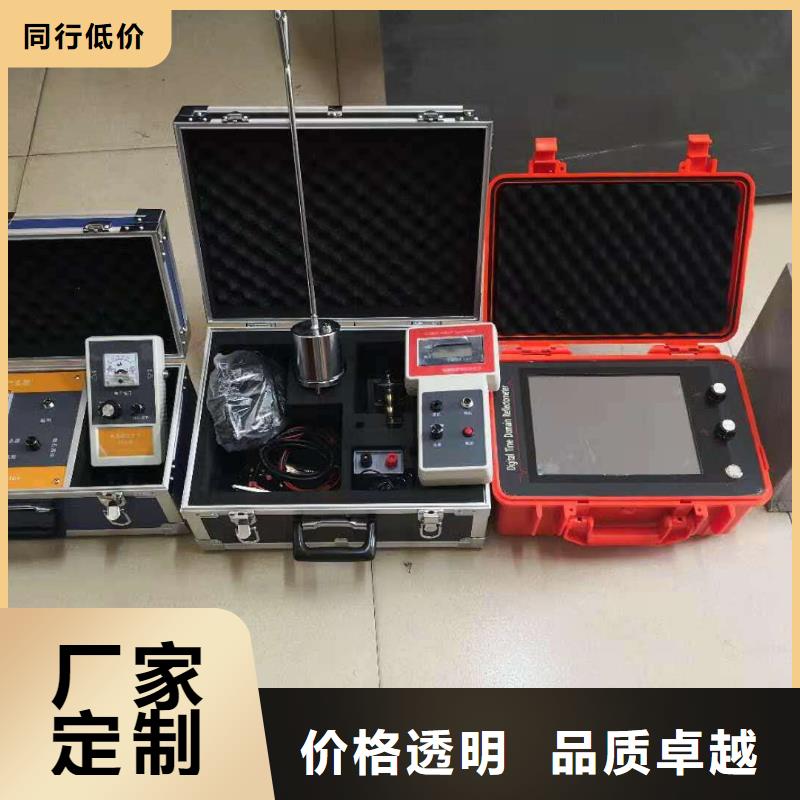

地埋电缆管线探测仪路径信号发射器面板示意图1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。3.路径信号界面：开机后，点击“路径信号”，进入路径信号界面，如下图：五、使用方法步骤仪器连线如图所示：说明：接线时，必须将被测电缆始端头的接地线与系统地断开；信号发射器的输出电缆中的红夹子接在被测电缆的始端头铠装上或接在被测电缆的芯线上；输出电缆的黑夹子接在系统地上或接在接地电阻良好的地桩上，以保证被测电缆有较强的信号电磁场辐射。1、将被测电缆始端头的接地线（铠装）与系统地断开。将信号发射器的输出电缆中的红夹子夹住被测电缆的始端头地线或任一芯线，黑夹子夹在系统地上（或夹在打入土地的地桩上）。2、选择频率，点击启动。3、接收机置“路径”档。接通电源后，调节“音量”电位器。当接收机靠近输出电缆的红夹子时，耳机中应听到“嘟、嘟”的断续音频振荡声，此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度（详见“电缆路径探测原理及方法”）。4、路径寻测完毕，应及时关掉信号发射器及接收机电源。

地埋电缆管线探测仪注意：尽量使用接地钎，而不要直接用接地网！至少在电缆的对端必须用接地钎，接地钎还需要离开接地网一段距离，否则会在其他电缆上造成地线回流，影响探测效果。电流自发射机流经芯线，在电缆对端进入大地，流回近端返回发射机。这种接法接收机在地面探测时可以感应到很强的信号，信号特性比较明确，而且可以充分利用仪器的防误跟踪功能；信号在绝缘良好的芯线上流过，不会流到邻近管线上，尤其不会流到交叉的金属管道上，适于在复杂环境下的路径查找。另外由于电缆接地，流经电缆的信号电压很低，不容易对邻线产生电容耦合，减少临近管线的干扰。由于存在芯线和大地之间的分布电容，随距离的增加，电流会有衰减。但若接地良好，电容电流很小，可以不予考虑。这种方法的缺点是需要将电缆两端的接地线全部解开,略显繁琐。

地埋电缆管线探测仪发射信号施加在电缆一相和护层之间，对端相线和护层短路，护层两端应保持接地。如果是对单条电缆敷设，信号会从发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加上土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路与护层－大地回路存在互感，通过电磁感应也可以在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场实际情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。图5- 11并行电缆的分流效果如上图，若存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。1.2.2.4相间接法图5- 12相间接法接线图图5- 13相间接法信号流向示意图如上图所示，发射信号会施加在电缆两相之间，电缆的对端两相线短路。两相在电缆内部扭绞，其电流值相同且方向相反。尽管两相线虽相距很近，但仍有一定间隔，故两相线和接收机线圈之间的距离会造成微小差异，两相线在此处产生的磁场方向相反，但强度因距离的差异而不会完全相同，大部分相互抵消，但仍有小部分残余，金属护层的屏蔽作用会进一步将其削弱，的剩余信号方能被接收。因为扭绞的原因，信号会沿电缆路径有周期性的幅值和方向的变化。在一个扭绞周期内，对外放射的磁通会因方向连续变化360°而相互抵消，所以不会在护层－大地回路产生感应电流。由于有效信号很小，故使用高频信号将比低频信号更易于探测。相间接法无法使用接收机的电流方向测量功能排除邻线干扰。
